Apakah Punca Nombor Satu Kegagalan Galas?

Punca Nombor Satu galas Kegagalan Berkaitan Pelinciran

Jika anda mahu jawapan langsung: pelinciran yang tidak mencukupi atau tidak betul adalah punca utama kegagalan galas, bertanggungjawab untuk anggaran 36% hingga 54% daripada semua kegagalan galas pramatang , bergantung kepada industri dan aplikasi. Beberapa kajian yang dijalankan oleh pengeluar galas utama — termasuk SKF dan NSK — meletakkan angka itu lebih tinggi apabila anda mengambil kira kes pencemaran yang berpunca daripada kegagalan pengurusan pelinciran.

Galas adalah komponen kejuruteraan ketepatan. Elemen bergolek, litar lumba dan sangkar beroperasi di bawah tekanan yang sangat besar, selalunya pada kelajuan dan suhu tinggi. Tanpa filem pelincir yang betul mengasingkan permukaan logam, sentuhan terus berlaku, yang membawa kepada haus pantas, penjanaan haba, keletihan permukaan, dan akhirnya kegagalan yang membawa bencana. Fizik adalah mudah: logam pada logam pada kelajuan menghasilkan haba, haba merendahkan bahan, dan bahan terdegradasi gagal.

Yang berkata, kegagalan galas jarang disebabkan oleh satu faktor terpencil. Masalah pelinciran sering mencetuskan atau mempercepatkan mod kegagalan lain. Memahami spektrum penuh punca — dan cara ia berinteraksi — adalah penting bagi sesiapa sahaja yang menguruskan peralatan berputar, sama ada di kilang pembuatan, turbin angin, alur pemacu automotif atau barisan pemprosesan makanan.

Mengapa Kegagalan Pelinciran Menguasai Statistik Kerosakan Galas

Kegagalan pelinciran bukan sekadar masalah kehabisan gris atau minyak. Ia merangkumi pelbagai keadaan yang menghalang pelincir daripada melakukan tugasnya. Setiap keadaan ini menghasilkan corak kerosakan yang berbeza pada permukaan galas.

Isipadu Pelinciran Tidak Mencukupi

Apabila galas tidak menerima pelincir yang mencukupi, filem elastohidrodinamik yang memisahkan elemen gelek dari raceways menjadi terlalu nipis untuk mengelakkan sentuhan logam-ke-logam. Ini mengakibatkan kehausan pelekat, calitan dan pancang haba setempat. Dalam motor elektrik yang berjalan pada 1,500 RPM atau lebih tinggi, permukaan logam boleh mencapai suhu yang merosakkan dalam beberapa minit selepas kebuluran pelincir.

Jenis Pelincir yang Salah atau Kelikatan

Menggunakan pelincir dengan gred kelikatan yang salah untuk kelajuan dan suhu aplikasi adalah salah satu ralat penyelenggaraan yang paling biasa. Pelincir yang terlalu nipis tidak dapat mengekalkan filem yang mencukupi di bawah beban; yang terlalu tebal menghasilkan haba yang berlebihan melalui pengadukan dan seretan. Untuk galas gelendong berkelajuan tinggi, contohnya, menggunakan gris NLGI 2 standard dan bukannya minyak kelikatan rendah atau gris NLGI 1 secara mendadak meningkatkan suhu operasi dan memendekkan hayat galas.

Melincirkan Berlebihan

Secara berlawanan, terlalu banyak pelincir juga merupakan masalah yang ketara. Galas yang digris berlebihan mengalami suhu dalaman yang meningkat akibat pengadukan, yang memecahkan minyak asas dan pemekat gris, yang membawa kepada kebocoran dan pengerasan. Pelinciran berlebihan menyumbang kepada sebahagian besar kegagalan galas dalam motor elektrik , di mana juruteknik sering menyapu gris tanpa membersihkan bahan lama, menambah masalah dari semasa ke semasa.

Degradasi Pelincir

Gris dan minyak mempunyai hayat perkhidmatan yang terhad. Kitaran haba, pengoksidaan, kemasukan air dan ricih mekanikal semuanya merendahkan prestasi pelincir dari semasa ke semasa. Gris yang diuji dengan sempurna pada pentauliahan mungkin telah kehilangan sebahagian besar kapasiti perlindungannya selepas 4,000 hingga 8,000 jam diservis, bergantung pada keadaan operasi. Banyak selang penyelenggaraan ditetapkan berdasarkan masa kalendar dan bukannya keadaan sebenar, yang membawa kepada galas yang berjalan pada minyak pelincir yang telah lama melepasi hayat efektifnya.

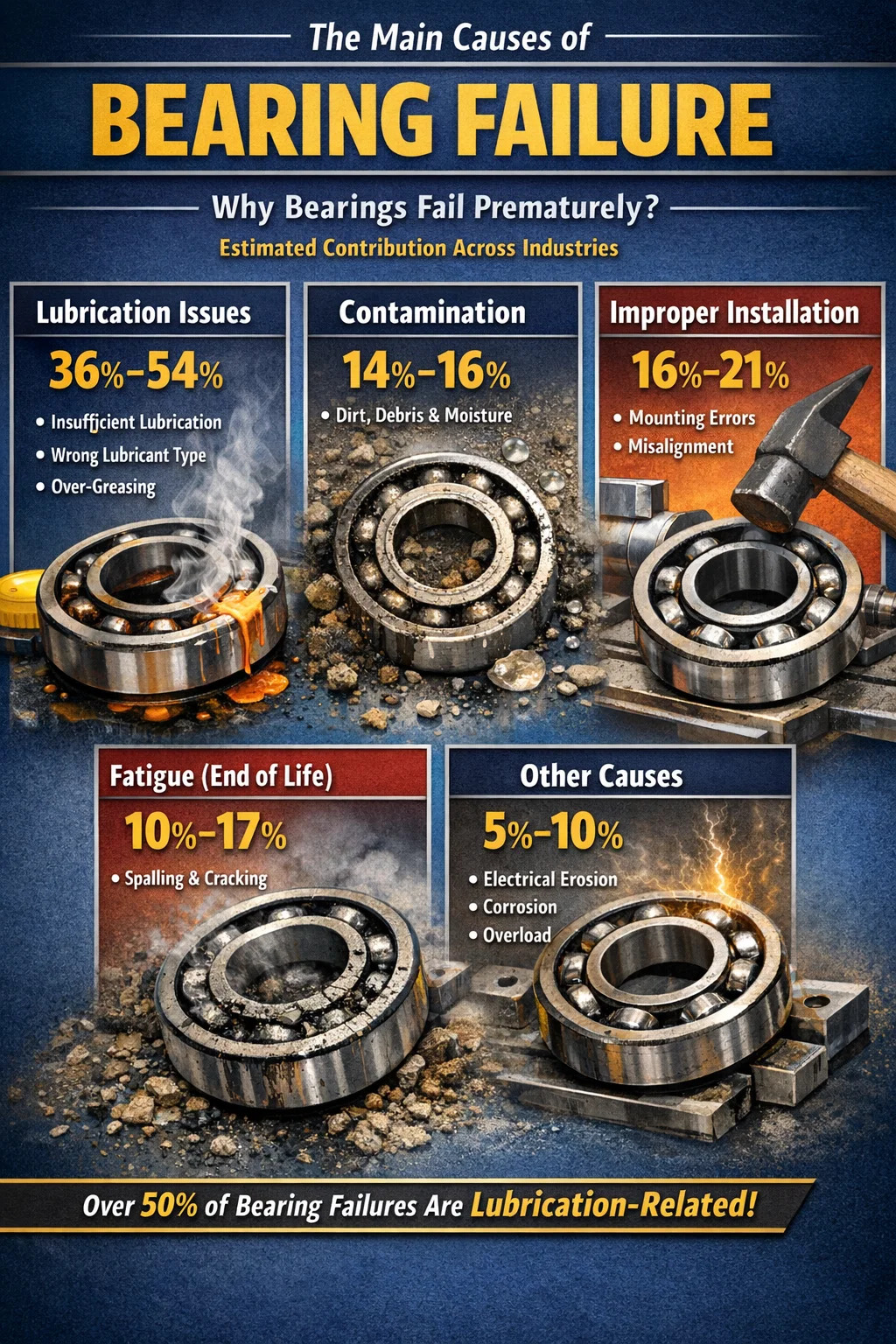

Pecahan Penuh: Punca Utama Kegagalan Galas Mengikut Peratusan

Sumber yang berbeza mengkategorikan punca kegagalan galas dalam cara yang sedikit berbeza, tetapi faktor penyumbang utama adalah konsisten merentas kajian industri. Jadual di bawah menggambarkan data yang disusun daripada penyelidikan yang diterbitkan oleh pengeluar bearing dan organisasi kejuruteraan kebolehpercayaan.

Angka ini berbeza mengikut sektor. Dalam kilang keluli dan perlombongan, pencemaran memainkan peranan yang lebih besar disebabkan oleh pendedahan alam sekitar yang keras. Dalam pemprosesan farmaseutikal dan makanan, kemasukan air dan proses pembersihan yang agresif adalah lebih menonjol. Dalam turbin angin, laluan arus elektrik melalui galas - mod kegagalan yang unik untuk pemacu kelajuan berubah-ubah - semakin ketara. Memahami pemacu kegagalan khusus untuk aplikasi anda lebih penting daripada mengikuti panduan purata industri secara membuta tuli.

Pencemaran: Daya Kedua Paling Memusnahkan Bertindak pada Galas

Pencemaran ialah kehadiran sebarang bahan asing — zarah pepejal, air, bahan kimia proses — di dalam galas. Malah zarah yang tidak kelihatan dengan mata kasar boleh menyebabkan kerosakan yang ketara. Zarah keluli hanya bersaiz 10 mikron (lebih kecil daripada rambut manusia pada ~70 mikron) cukup besar untuk mencipta penaik tegasan pada permukaan raceway apabila digulingkan oleh bebola galas atau penggelek.

Pencemaran Zarah Pepejal

Kotoran, serpihan logam dan zarah pemesinan yang memasuki perumah galas menyebabkan haus kasar dan pitting permukaan. Dalam sistem hidraulik, mengekalkan kebersihan minyak kepada ISO 4406 Kod 16/14/11 atau lebih baik boleh memanjangkan hayat galas dan komponen beberapa kali berbanding berjalan pada Kod 20/18/15. Perbezaan antara sistem pelinciran bersih dan tercemar selalunya adalah perbezaan antara hayat galas 20,000 jam dan 5,000 jam.

Pencemaran Air

Air sangat merosakkan. Sedikit sebanyak 0.1% kandungan air dalam pelincir galas boleh mengurangkan hayat keletihan galas sehingga 48%, menurut penyelidikan yang diterbitkan dalam kesusasteraan tribologi. Air menyebabkan kerosakan hidrogen pada keluli galas, menggalakkan kakisan pada laluan perlumbaan dan elemen gelek, dan merendahkan keupayaan pembentukan filem pelincir. Pemeluwapan semasa kitaran haba — peralatan yang memanaskan semasa operasi dan menyejukkan semalaman — adalah laluan yang kerap untuk kemasukan lembapan dalam galas tertutup.

Pencemaran Kimia

Dalam pemprosesan makanan dan loji kimia, agen pembersih yang agresif dan cecair proses boleh memintas pengedap dan menyerang keluli galas secara langsung. Malah asid ringan atau sebatian beralkali mengubah kimia permukaan raceways, mewujudkan micro-pitting yang berkembang kepada spalling. Memilih galas dengan reka bentuk pengedap yang sesuai dan pelincir yang serasi dengan kimia adalah penting dalam persekitaran ini.

Pemasangan yang Tidak Betul: Punca Kegagalan Galas Yang Boleh Dicegah Sepenuhnya

Ralat pemasangan menyumbang sebahagian besar kegagalan galas pramatang — anggaran meletakkannya antara 16% dan 21% daripada semua kes. Apa yang membuatkan ini sangat mengecewakan ialah kerosakan pemasangan berlaku sebelum galas telah bertukar satu revolusi dalam perkhidmatan. Galas yang dipasang dengan betul dengan pelincir yang betul, berjalan dalam sistem yang sejajar, akan mencapai atau melebihi hayat L10 yang dinilai. Galas yang dipacu tukul pada aci tidak akan.

Daya Dikenakan Melalui Cincin Yang Salah

Salah satu kesilapan pemasangan yang paling biasa ialah menggunakan daya muat tekan melalui gelang galas yang salah. Apabila menekan bebola alur dalam ke atas aci, daya mesti dikenakan hanya pada gelang dalam - gelang dipasang tekan. Daya penggerak melalui bola dan gelanggang luar menyebabkan brinelling: lekukan kekal di laluan perlumbaan pada setiap kedudukan bola. Galas mungkin kelihatan tidak rosak secara luaran, tetapi permukaan racewaynya sudah ditanda, dan ia akan menghasilkan bunyi dan gagal sebelum waktunya dari putaran pertamanya.

Kesesuaian Aci dan Perumahan yang tidak betul

Galas direka bentuk untuk dipasang dengan muat gangguan khusus pada aci dan dalam perumah. Aci yang bersaiz kecil membolehkan gelang dalam galas menjalar atau berputar — gelang berputar berbanding aci, menghasilkan haba geseran yang kuat dan akhirnya mengimpal atau merampas. Lubang perumahan yang terlalu ketat boleh memesongkan gelang luar, mengurangkan kelegaan dalaman dan menyebabkan galas menjadi panas dan pramuat walaupun pada suhu bilik.

Salah Jajaran Semasa Pemasangan

Penyimpangan sudut antara garis tengah aci dan gerudi galas — walaupun beberapa perpuluhan darjah melebihi toleransi salah penjajaran reka bentuk galas — mewujudkan pengagihan beban yang tidak sekata merentasi elemen gelek. Galas penggelek silinder dan tirus amat sensitif terhadap ketidakjajaran. Menjalankan galas penggelek silinder dengan hanya salah penjajaran 0.05° melebihi toleransinya boleh mengurangkan hayat perkhidmatannya yang dikira sebanyak 50% atau lebih.

Keletihan Sentuhan Berguling: Penghujung Kehidupan Galas Semulajadi

Kelesuan sentuhan bergolek adalah satu-satunya mod kegagalan galas yang tidak disebabkan oleh ralat penyelenggaraan atau reka bentuk — ia adalah mekanisme akhir hayat yang dijangkakan untuk galas yang telah dipasang dengan betul, dilincirkan dengan betul dan dikendalikan dalam parameter beban dan kelajuan terkadarnya. Ukuran standard hayat galas — hayat L10 — ditakrifkan sebagai bilangan pusingan (atau jam operasi pada kelajuan tertentu) yang 90% daripada kumpulan galas yang sama akan selesai sebelum membangunkan spalling keletihan.

Kerosakan keletihan bermula apabila keretakan bawah permukaan yang dimulakan oleh tegasan ricih kitaran di bawah zon sentuhan. Sepanjang berjuta-juta kitaran tegasan, rekahan ini merambat ke arah permukaan dan akhirnya menyebabkan bahan terputus — satu proses yang dipanggil spalling. Laluan perlumbaan spalled mempunyai ciri rupa kasar, mengelupas dengan tepi yang jelas. Galas yang diselenggara dengan betul yang mencapai keletihan spalling sebenarnya merupakan kejayaan penyelenggaraan — ini bermakna galas mencapai hayat reka bentuknya dan bukannya gagal awal disebabkan sebab yang boleh dielakkan.

Dalam amalan, bahagian galas yang mencapai hayat keletihan sebenar adalah agak kecil. Kebanyakannya diganti kerana bunyi bising, getaran, kenaikan suhu atau selang penyelenggaraan yang dirancang sebelum bermulanya spalling. Apabila kegagalan keletihan berlaku sebelum waktunya — sebelum hayat L10 yang dikira — ia selalunya merupakan tanda beban berlebihan, kecacatan bahan atau kesan kumulatif keadaan pelinciran marginal dari semasa ke semasa.

Hakisan Elektrik dalam Galas: Masalah yang Meningkat dalam Peralatan Moden

Hakisan elektrik — juga dipanggil electroerosion atau kerosakan pemesinan nyahcas elektrik (EDM) — telah berkembang dengan ketara sebagai punca kegagalan dengan penggunaan meluas pemacu frekuensi berubah (VFD) dalam motor elektrik. VFD memperkenalkan denyutan voltan frekuensi tinggi yang boleh mendorong arus aci. Apabila arus ini mengalir melalui galas, ia mencipta kawah lengkok mikroskopik pada permukaan perlumbaan dan elemen bergolek.

Corak kerosakan adalah tersendiri: laluan perlumbaan membentuk rupa berfros atau bergalur, dengan lekuk biasa berjalan mengelilingi gelanggang. Corak seruling ini ialah penunjuk diagnostik yang boleh dipercayai bagi hakisan elektrik. Dalam motor yang digerakkan oleh VFD tanpa pembumian aci atau galas bertebat yang mencukupi, hakisan elektrik boleh memusnahkan galas dalam masa 3 hingga 6 bulan. , walaupun pelinciran dan pemasangan adalah sempurna.

Penyelesaian termasuk gelang pembumian aci, perumah galas bertebat atau gelang dalam, atau galas hibrid seramik dengan elemen penggelek silikon nitrida yang bukan konduktif elektrik. Pemilihan langkah balas yang sesuai bergantung pada saiz motor, konfigurasi VFD, dan susunan pembumian sistem.

Cara Mengenalpasti Punca Kegagalan Galas Selepas Fakta

Galas yang gagal membawa bukti diagnostik pada permukaannya jika diperiksa dengan teliti sebelum dibuang. Analisis kegagalan galas — kadangkala dipanggil fraktografi apabila memeriksa permukaan patah logam — ialah proses berstruktur memadankan corak kerosakan yang diperhatikan dengan mod kegagalan yang diketahui. Kebanyakan pengeluar galas menawarkan panduan analisis kegagalan dan perkhidmatan makmal untuk tujuan ini.

• Digilap, haus licin pada elemen bergolek dan raceway dengan calitan: kebuluran pelincir atau kelikatan yang salah
• Lekukan sekata pada jarak padang bola atau roller: brinelling daripada pemasangan yang tidak betul atau pemuatan kejutan
• Permukaan kasar, berlubang dengan zarah terbenam: pencemaran yang melelas
• Perubahan warna merah-coklat dan pitting kakisan: kemasukan air atau pencemaran menghakis
• Seruling lilitan di raceway: hakisan elektrik daripada arus aci
• Spalling dengan permukaan kasar, mengelupas dan tepi yang jelas: keletihan sentuhan berguling (mungkin akhir hayat normal atau akibat beban lampau)
• Corak beban berat sebelah pada laluan perlumbaan: salah jajaran atau beban paksi dalam galas jejari sahaja

Mengekalkan galas yang gagal dalam beg plastik tertutup serta-merta selepas dikeluarkan — sebelum dibersihkan — memelihara keadaan pelincir dan bukti serpihan yang boleh hilang jika galas itu disapu atau dibasuh. Mengambil gambar kedudukan galas yang dipasang, tanda aci, dan keadaan lubang perumahan sebelum dialih keluar menambah konteks yang berharga untuk analisis.

Langkah Praktikal untuk Mencegah Kegagalan Galas Pramatang

Memandangkan majoriti kegagalan galas boleh dicegah, pendekatan pencegahan berstruktur menyasarkan mod kegagalan yang paling biasa mengikut urutan kemungkinan statistiknya.

Wujudkan Program Pengurusan Pelinciran

Pilih pelincir berdasarkan jenis galas, faktor kelajuan (n × dm), julat suhu operasi dan pendedahan alam sekitar — bukan berdasarkan apa yang sudah ada di dalam bilik stor. Dokumenkan jenis pelincir yang betul, kuantiti, dan selang pelinciran semula untuk setiap titik pelinciran di loji. Gunakan senapang gris yang ditentukur daripada mendispens mengikut rasa; pistol kartrij gris standard menyampaikan kira-kira 1.3 gram setiap lejang, yang merupakan garis asas yang berguna untuk mengira isipadu. Laksanakan selang pelinciran semula berasaskan keadaan jika boleh menggunakan pemantauan ultrasonik atau pensampelan gris untuk mengesan degradasi sebelum kegagalan berlaku.

Tingkatkan Amalan Pemasangan

Hapuskan pemasangan tukul galas pada aci. Gunakan alat pelekap yang sesuai: pemanas aruhan untuk gelang dalam muat gangguan (pemanasan hingga 80°C–100°C lazimnya mencukupi dan tidak menjejaskan metalurgi keluli galas), penekan hidraulik dengan penyesuai yang menggunakan daya hanya pada gelang yang dipasang, dan alatan pemasangan mekanikal untuk galas bersaiz sederhana. Sahkan dimensi aci dan perumahan dengan mikrometer yang ditentukur sebelum pemasangan — langkah pengukuran selama 10 minit menghalang penyiasatan kegagalan pramatang berbulan-bulan.

Kawal Pencemaran di Sumber

Simpan galas gantian dalam pembungkusan asalnya di kawasan yang bersih dan kering jauh dari suhu yang melampau. Jangan sekali-kali membuka pakej galas sehingga saat pemasangan. Pastikan bekas pelincir tertutup dan ditapis semasa mendispens. Periksa dan gantikan pengedap perumahan secara rutin — pengedap bibir usang yang berharga $2 untuk diganti boleh membenarkan pencemaran yang memusnahkan galas $500 dalam beberapa bulan. Dalam persekitaran yang mempunyai pendedahan zarah yang tinggi, pertimbangkan untuk menaik taraf daripada pengedap bibir tunggal kepada dua bibir, atau bertukar kepada unit galas dengan pengedap labirin untuk pengecualian yang lebih baik.

Melaksanakan Pemantauan Keadaan

Analisis getaran, pemantauan suhu, analisis minyak, dan pemantauan pelepasan ultrasonik masing-masing menyediakan tingkap yang berbeza ke dalam keadaan galas. Program getaran yang dilaksanakan dengan baik menggunakan analisis sampul surat atau teknik resonans frekuensi tinggi boleh mengesan kecacatan galas 4 hingga 8 minggu sebelum kegagalan menjadi kritikal, membenarkan penggantian yang dirancang semasa tetingkap penyelenggaraan berjadual dan bukannya penutupan kecemasan. Kenaikan suhu melebihi paras operasi biasa ialah tanda amaran peringkat lewat — pada masa galas berjalan 10°C hingga 15°C di atas garis dasar sejarahnya, kerosakan yang ketara mungkin sudah wujud.

Sahkan Penjajaran Selepas Pemasangan

Penjajaran aci hendaklah disahkan dengan alat penjajaran laser selepas setiap penggantian bearing pada peralatan yang digandingkan. Kaedah penunjuk dail boleh diterima untuk jentera yang lebih kecil. Toleransi penjajaran sasaran yang lebih ketat daripada kapasiti penjajaran dinilai gandingan — gandingan menampung baki salah penjajaran di bawah pertumbuhan haba operasi, bukan salah penjajaran rutin daripada pemasangan yang tidak tepat. Set motor pam yang dijajarkan dalam jarak ofset selari 0.05 mm dan kesudutan 0.05 mm/100 mm akan secara konsisten mengatasi satu yang dijajarkan dalam 0.2 mm.

Ralat Pemilihan Galas Yang Memendekkan Hayat Servis Sebelum Galas Malah Dipasang

Kadangkala kegagalan galas bukanlah masalah penyelenggaraan — ia adalah masalah reka bentuk atau pemilihan. Menentukan jenis galas yang salah untuk keadaan pemuatan, atau mengecilkan saiz galas untuk beban yang dikenakan, mewujudkan keadaan kegagalan yang tidak dapat diatasi oleh amalan penyelenggaraan yang baik.

• Galas bebola alur dalam dioptimumkan untuk beban jejarian dengan komponen paksi sederhana. Menggunakannya dalam aplikasi dengan beban tujahan paksi yang tinggi membawa kepada beban bola yang berlebihan dan keletihan yang cepat.
• Galas penggelek silinder membawa beban jejarian berat dengan cekap tetapi tidak dapat menampung beban paksi yang ketara tanpa gelang bebibir yang direka untuk tujuan tersebut.
• Galas bebola sentuhan sudut direka bentuk untuk gabungan beban jejarian dan paksi dan mesti dipasang dalam pasangan atau set yang sepadan untuk berfungsi dengan betul — galas sentuhan sudut tunggal pada aci yang melihat beban paksi dalam kedua-dua arah akan gagal.
• Galas roller tirus memerlukan pramuat paksi yang betul untuk berfungsi dengan baik — terlalu sedikit dan penggelek tergelincir; terlalu banyak dan galas berjalan panas dan keletihan awal.

Proses pemilihan galas hendaklah termasuk pengiraan beban dinamik yang setara, pengesahan faktor kelajuan terhadap penarafan kelajuan galas, dan pengesahan bahawa hayat L10 memenuhi selang perkhidmatan yang diperlukan aplikasi dengan margin keselamatan yang mencukupi — biasanya faktor 3 hingga 5 untuk peralatan kritikal.

Kos Sebenar Kegagalan Galas dalam Operasi Perindustrian

Kos penggantian galas hampir tidak pernah kos sebenar kegagalan galas. Dalam kilang proses berterusan — kilang kertas, kilang kimia, barisan pengeluaran makanan — kegagalan galas yang tidak dirancang yang menyebabkan masa henti sejam pun boleh dengan mudah menelan kos $10,000 hingga $100,000 atau lebih dalam kehilangan pengeluaran, bergantung pada nilai daya pemprosesan peralatan. Kerosakan sekunder pada komponen bersebelahan — pengedap, aci, perumah, gandingan — kerap menambahkan kos yang mengecilkan galas itu sendiri.

Kajian oleh badan kejuruteraan penyelenggaraan secara konsisten menunjukkan bahawa kos penyelenggaraan reaktif 3 hingga 9 kali lebih tinggi setiap acara pembaikan daripada penyelenggaraan berasaskan keadaan yang dirancang. Galas $200 yang gagal tanpa diduga dan menutup barisan pengeluaran selama 4 jam membawa jumlah kos peristiwa yang tidak dapat dibayar oleh pengoptimuman harga galas. Kes ekonomi ini ialah asas pergerakan penyelenggaraan berpusatkan kebolehpercayaan (RCM) dan penyelenggaraan ramalan (PdM) — matlamatnya bukan untuk membeli galas yang lebih murah, tetapi untuk memastikan setiap galas mencapai hayat reka bentuknya.

Bagi pengurus penyelenggaraan yang membina kes perniagaan untuk program pelinciran yang dipertingkatkan, kawalan pencemaran atau peralatan pemantauan getaran, pengiraan pulangan pelaburan biasanya mudah: kegagalan kritikal yang dielakkan selalunya membayar untuk peralatan pemantauan dan kos pelaksanaan program berkali-kali ganda.

Ringkasan: Menangani Kegagalan Galas Bermula dengan Pelinciran, Kemudian Segala-galanya

Punca nombor satu kegagalan galas — masalah pelinciran — juga paling boleh dikawal. Pemilihan pelincir yang betul, kuantiti yang betul, selang pelinciran semula yang sesuai, dan pencegahan pencemaran menghapuskan satu-satunya kategori terbesar kegagalan galas yang boleh dicegah. Selepas pelinciran, perhatian kepada amalan pemasangan, pengecualian pencemaran, pengesahan penjajaran, dan pemantauan keadaan menangani baki mod kegagalan utama dalam susunan menurun kesan statistik.

Galas bukan bahan habis pakai yang mudah haus — ia adalah komponen ketepatan yang, memandangkan keadaan operasi yang betul, pasti akan mencapai hayat perkhidmatan ternilainya. Apabila mereka gagal awal dan berulang kali, puncanya hampir selalu dapat dikesan kepada jurang penyelenggaraan atau reka bentuk yang khusus, boleh dikenal pasti dan boleh diperbetulkan. Proses analisis kegagalan — memeriksa setiap galas yang gagal secara sistematik sebelum ia dibuang — ialah alat yang paling kurang digunakan dalam kit alat penyelenggaraan industri, dan alat yang, dari masa ke masa, paling boleh dipercayai menutup gelung antara kejadian kegagalan dan penghapusan punca.
