Apakah perbezaan antara galas pelepas klac dan galas buang?

Jika anda pernah terfikir sama ada galas pelepas klac dan galas buang adalah bahagian yang berbeza, jawapannya mudah: mereka adalah komponen yang sama . "Bearing lontaran" ialah istilah Amerika yang lebih lama dan bahasa sehari-hari, manakala "galas pelepas klac" ialah nama yang tepat secara teknikal dan diiktiraf di peringkat antarabangsa yang digunakan dalam manual kejuruteraan, katalog alat ganti dan dokumentasi OEM. Mekanik di Amerika Utara sering menggunakan kedua-dua istilah secara bergantian, dan pembekal alat ganti menyenaraikannya sebagai SKU yang sama. Tiada perbezaan fungsi, struktur atau kedudukan antara keduanya — hanya perbezaan dalam konvensyen penamaan.

Walau bagaimanapun, memahami apa yang sebenarnya dilakukan oleh galas pelepas klac, bagaimana ia gagal, jenis yang wujud, dan bila untuk menggantikannya adalah jauh lebih berharga daripada menyusun tatanama. Artikel ini merangkumi segala-galanya daripada operasi asas kepada diagnostik lanjutan.

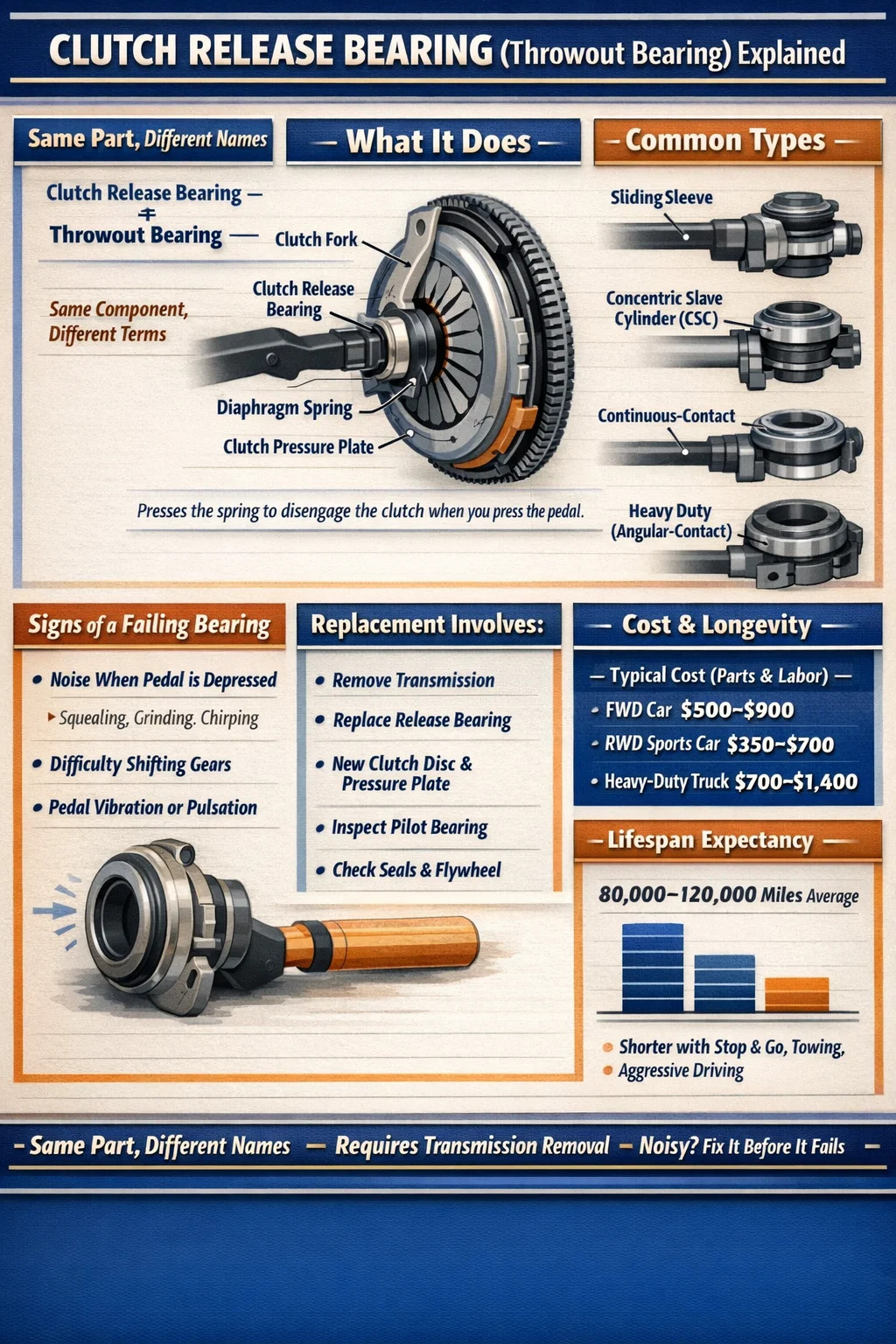

Apa a Galas Pelepas Klac Sebenarnya Adakah

Galas pelepas klac — juga dipanggil galas buang — terletak pada lengan aci input penghantaran, betul-betul di hadapan pemasangan plat tekanan klac. Tugasnya adalah untuk bertindak sebagai antara muka mekanikal antara garpu klac pegun (atau silinder hamba hidraulik) dan jari plat tekanan berputar atau spring diafragma.

Apabila anda menekan pedal klac, garpu menolak galas pelepas ke hadapan sepanjang aci input. Galas menyentuh hujung jari spring diafragma pada plat tekanan. Oleh kerana plat tekanan berputar dengan roda tenaga enjin, dan garpu pegun, galas mesti berputar dengan bebas sambil menghantar daya paksi (ke hadapan) secara serentak. Gabungan itu — pemindahan beban bersama paksi semasa berputar — adalah yang mentakrifkan galas tujahan, iaitu apa sebenarnya galas pelepas klac.

Tekanan yang dikenakan melalui galas memaksa spring diafragma melentur ke dalam, yang membebaskan daya pengapit pada cakera klac. Cakera kemudiannya boleh berputar bebas antara plat tekanan dan roda tenaga, memutuskan kuasa enjin daripada aci input penghantaran. Lepaskan pedal, dan spring terkunci kembali, mengepit semula cakera dan memasukkan semula pemacu.

Dalam kereta penumpang biasa, pedal klac ditekan beribu kali setahun. Pemandu yang berulang-alik dalam trafik berhenti dan pergi mungkin menekan pedal klac lebih 30,000 kali setahun . Galas pelepas mesti mengendalikan pemuatan berulang itu merentasi suhu yang melampau, getaran dan tekanan pedal yang berbeza-beza.

Kenapa Nama "Throwout Bearing" Wujud

Istilah "buangan" berasal daripada tindakan komponen: apabila anda menekan klac, galas secara fizikal tercampak keluar — ditolak ke hadapan — ke arah plat tekanan. Penerangan mekanikal ini memberi makna intuitif kepada mekanik automotif awal dan menjadi tertanam dalam perbendaharaan kata lantai kedai Amerika sepanjang abad ke-20.

Pengeluar Eropah dan Jepun, serta piawaian teknikal SAE, telah lama menyeragamkan "galas pelepas klac" kerana ia menerangkan fungsi dan bukannya gerakan. Apabila galas melibatkan spring diafragma, ia menyebabkan klac terlepas. "Bearing pelepas klac" kini merupakan istilah yang dominan dalam:

• Katalog bahagian OEM daripada Toyota, Volkswagen, Ford, GM dan BMW
• Pembekal aftermarket termasuk SKF, LuK, Sachs dan Timken
• Dokumentasi teknikal SAE dan ISO
• Manual perkhidmatan daripada pengilang yang dihasilkan selepas kira-kira 1985

Dalam ceramah kedai sehari-hari, "galas buangan" kekal difahami dengan sempurna, terutamanya di Amerika Syarikat. Kedua-dua istilah tidak salah; mereka hanya mencerminkan tradisi yang berbeza untuk menamakan bahagian yang sama.

Jenis Galas Pelepas Klac

Tidak semua galas pelepas klac adalah sama. Beberapa reka bentuk berbeza wujud, setiap satu sesuai dengan konfigurasi penghantaran dan sistem penggerak yang berbeza.

Jenis Lengan Gelongsor (Paling Biasa)

Ini adalah reka bentuk standard yang terdapat pada kebanyakan kenderaan pacuan roda belakang dengan sambungan mekanikal atau klac tergerak kabel. Unit galas dipasang pada lengan plastik atau logam yang meluncur di sepanjang tiub panduan aci input penghantaran. Garpu klac — lazimnya tuil berbentuk Y yang berputar pada stud bola di dalam loceng — menolak lengan dan bearing ke hadapan apabila pedal ditekan. Kebanyakan trak domestik dan kereta sport dari tahun 1960-an hingga hari ini masih menggunakan susunan ini.

Jenis Silinder Hamba Sepusat (CSC).

Kenderaan pacuan roda hadapan moden dan banyak kereta berprestasi menggunakan silinder hamba sepusat, yang menyepadukan penggerak hidraulik dan galas pelepas ke dalam satu unit yang dipasang terus pada perumah transmisi, mengelilingi aci input. Apabila tekanan hidraulik digunakan melalui pedal klac, omboh di dalam CSC menolak galas ke hadapan melawan spring diafragma. Reka bentuk ini menghilangkan garpu luaran, mengurangkan bilangan bahagian yang bergerak, dan meningkatkan rasa pedal. Kenderaan termasuk Honda Civic, Volkswagen Golf (MkV seterusnya), dan Ford Focus menggunakan galas pelepas jenis CSC. Kelemahan: apabila galas atau pengedap hidraulik gagal, keseluruhan pemasangan CSC biasanya mesti diganti — dan ia memerlukan penyingkiran penghantaran untuk mengakses.

Jenis Kenalan Berterusan (Memusatkan Diri).

Sesetengah pengeluar mereka bentuk galas pelepas untuk kekal dalam sentuhan ringan yang berterusan dengan jari spring diafragma pada setiap masa, walaupun apabila klac disambungkan sepenuhnya. Ini menghapuskan jurang perjalanan kecil yang wujud dalam persediaan konvensional dan menjadikan tindak balas pedal terasa lebih serta-merta. Ia juga bermakna galas berputar secara berterusan pada kelajuan enjin, yang memerlukan bahan galas yang lebih berkualiti dan pengedap yang lebih baik. LuK dan Sachs menawarkan galas hubungan berterusan sebagai kelengkapan OEM pada beberapa kenderaan Eropah.

Jenis Galas Bebola Sentuhan Sudut

Aplikasi kenderaan berat dan komersil — trak separa, pikap diesel besar, peralatan pertanian — gunakan galas bebola sentuhan sudut atau galas roller tirus di dalam perumahan galas pelepas. Ini memberikan kapasiti beban paksi yang jauh lebih tinggi daripada galas bebola alur dalam satu baris yang digunakan dalam kereta penumpang. Klac trak Kelas 8 boleh memerlukan lebih 600 lbs daya pedal untuk melepaskan diri tanpa bantuan hidraulik, dan galas pelepas mesti mengendalikannya berulang kali.

Cara Mengenali Galas Pelepasan Klac Gagal

Galas pelepas klac yang haus atau gagal menghasilkan simptom ciri yang biasanya mudah dikenal pasti setelah anda tahu perkara yang perlu didengar dan dirasai.

Bunyi Bunyi Apabila Pedal Ditekan

Ini adalah penunjuk yang paling boleh dipercayai bagi galas pelepasan yang gagal. Bunyi mengisar, berkicau, mencicit atau berderit yang muncul secara khusus apabila anda menolak pedal klac ke bawah — dan hilang apabila anda melepaskannya — menghala terus ke galas pelepas. Bunyi biasanya berlaku kerana perlumbaan galas dalaman telah haus, gris telah kering, atau penahan galas telah retak. Dalam sistem penggerak garpu konvensional, galas hanya dimuatkan apabila pedal turun, jadi bunyi berkorelasi rapat dengan kedudukan pedal.

Dengan reka bentuk sentuhan berterusan, galas berputar sepanjang masa, jadi bunyi mungkin sentiasa ada dan menjadi lebih kuat atau bertukar padang apabila daya pedal meningkat.

Kesukaran Melibatkan atau Melepaskan Klac

Jika galas telah dirampas atau runtuh sebahagiannya, ia mungkin tidak bergerak dengan lancar sepanjang lengan aci input, menyebabkan klac berasa kaku, tidak rata atau tidak tepat. Dalam kes yang melampau, galas boleh tersekat dan menghalang pengasingan sepenuhnya, menjadikan penukaran gear sukar atau mustahil. Galas yang dirampas sepenuhnya juga boleh merosakkan jari spring diafragma melalui sentuhan yang tidak rata, yang menyebabkan kos pembaikan dengan ketara.

Getaran atau Denyutan Pedal Klac

Apabila galas komponen dalaman telah haus tidak sekata, pedal boleh menghantar getaran atau sensasi berdenyut kembali melalui pautan garpu. Ini berbeza daripada maklum balas "titik pertunangan" biasa yang dirasakan kebanyakan pemandu. Getaran berdenyut yang berlaku semasa strok pedal penuh — bukan hanya pada titik penglibatan — patut disiasat dengan segera.

Pemeriksaan Visual Semasa Servis Klac

Bila-bila masa penghantaran dikeluarkan untuk penggantian klac, galas pelepas hendaklah diperiksa. Semak untuk:

• Putaran yang kasar atau tahan apabila diputar dengan tangan
• Kelihatan pemarkahan, rekahan atau perubahan warna pada muka sentuhan
• Pad sesentuh yang haus, sumbing atau hilang pada jari garpu (jika berkenaan)
• Bergoyang atau bermain dalam pemasangan galas apabila ditekan secara paksi
• Pencemaran minyak — ini menunjukkan kebocoran kedap aci input yang juga mesti ditangani

Memandangkan akses memerlukan penyingkiran penghantaran, hampir setiap juruteknik profesional menggantikan galas pelepas bila-bila masa cakera klac dan plat tekanan diganti , tidak kira sama ada galas menunjukkan gejala. Kos buruh kerja jauh melebihi kos galas itu sendiri - biasanya $15 hingga $60 untuk kebanyakan aplikasi kereta penumpang - dan memasang galas baharu menghapuskan kemungkinan perlu menarik transmisi semula 20,000 batu kemudian untuk galas yang berada di sempadan pada masa perkhidmatan klac.

Galas Pelepasan Klac lwn. Komponen Klac Lain: Perkara yang Mengelirukan

Oleh kerana galas pelepas adalah sebahagian daripada sistem klac yang lebih besar, simptomnya boleh bertindih dengan - atau disembunyikan oleh - kegagalan dalam komponen bersebelahan. Memahami perkara yang dilakukan oleh setiap bahagian membantu mengasingkan kesalahan sebenar.

Galas Pelepas lwn. Galas Juruterbang / Sesendal Juruterbang

Galas pandu atau sesendal pandu ialah galas kecil yang ditekan ke tengah aci engkol atau roda tenaga. Ia menyokong hujung hadapan aci input penghantaran, memastikan ia berada di tengah dan menghalang flex di bawah beban. Berbeza dengan galas pelepas, galas pandu hanya mengalami tekanan apabila klac berada terlepas — apabila aci input berputar pada kelajuan yang berbeza daripada aci engkol. Galas juruterbang yang gagal menghasilkan bunyi semasa penukaran gear atau apabila klac dipegang tertekan semasa berhenti (seperti menunggu di lampu isyarat dengan transmisi dalam gear pertama). Jika mengalihkan tekanan galas menyebabkan bunyi berhenti, masalahnya adalah lebih berkemungkinan galas pandu daripada galas pelepas.

Galas Pelepas lwn Plat Tekanan

Plat tekanan memberikan daya pengapit untuk menahan cakera klac pada roda tenaga. Plat tekanan haus sering menyebabkan klac gelincir — di mana RPM enjin meningkat tanpa peningkatan yang sepadan dalam kelajuan kenderaan, terutamanya di bawah pendikit berat. Galas pelepas yang gagal, sebaliknya, biasanya menghasilkan bunyi bising atau kesukaran penglibatan dan bukannya gelincir. Jika anda perasan klac tergelincir tetapi tiada bunyi pada kemurungan pedal, plat tekanan adalah punca yang lebih besar.

Galas Pelepas lwn. Garpu Klac

Garpu klac ialah tuil yang menterjemahkan pergerakan pedal kepada daya paksi pada galas pelepas. Garpu klac yang retak atau haus, atau stud bola pangsi yang haus, boleh menyebabkan rasa pedal yang tidak konsisten, bunyi gemeretak, atau dalam kes yang teruk, kehilangan sepenuhnya penggerak klac. Tidak seperti bunyi galas pelepas, bunyi garpu klac selalunya lebih kepada bunyi ketukan atau kompang pada permulaan perjalanan pedal dan bukannya decitan yang berterusan atau lejang di tengah lejang.

Galas Pelepas lwn. Silinder Hamba (Jenis Luaran)

Pada sistem yang digerakkan secara hidraulik yang menggunakan silinder hamba luaran (berbanding dengan CSC), silinder hamba menolak garpu klac secara mekanikal. Silinder hamba luar yang bocor atau gagal menyebabkan pedal klac yang span atau tenggelam, bukan bunyi mekanikal. Pendarahan sistem hidraulik atau memeriksa kebocoran bendalir pada badan silinder hamba biasanya akan mengesahkan diagnosis ini dengan cepat.

Penggantian Galas Pelepas Klac: Perkara yang Dilibatkan dalam Kerja

Tiada jalan pintas untuk menggantikan galas pelepas klac: transmisi mesti keluar. Pada kebanyakan kenderaan pacuan roda belakang, ini adalah proses yang mudah tetapi intensif buruh yang biasanya mengambil 3 hingga 6 jam untuk mekanik berpengalaman. Kenderaan pacuan roda hadapan dengan enjin yang dipasang melintang dan transaxles bersepadu boleh memerlukan lebih banyak pembongkaran.

Prosedur Am untuk Sistem Digerakkan Fork

1. Angkat dan sokong kenderaan dengan selamat pada dudukan bicu atau lif.
2. Putuskan sambungan aci pemacu atau gandar CV seperti yang diperlukan.
3. Putuskan sambungan sambungan klac, talian hidraulik atau kabel pada penghantaran.
4. Sokong penghantaran dengan bicu penghantaran dan tanggalkan anggota silang.
5. Tanggalkan bolt rumah loceng dan luncurkan penghantaran ke belakang dari aci input.
6. Tanggalkan garpu klac dari stud bola pangsi dan luncurkan galas pelepas dari lengan aci input.
7. Periksa garpu, bola pangsi, lengan aci input dan komponen klac. Gantikan mengikut keperluan.
8. Pasang galas keluaran baharu — kebanyakannya terkunci pada jari garpu atau klip pada lengan baju — dan pasang semula semua komponen dalam susunan terbalik.

Pertimbangan Khusus CSC

Penggantian silinder hamba sepusat mengikut prosedur penyingkiran transmisi yang serupa, tetapi setelah penghantaran keluar, CSC hanya membuka bolt dari perumahan transmisi (biasanya 2 hingga 4 bolt). Talian hidraulik mesti diputuskan dan sistem berdarah selepas pemasangan semula. Sesetengah unit CSC menggunakan pemasangan hidraulik sambungan cepat; yang lain menggunakan bolt banjo berulir. Sentiasa gantikan pencuci pengedap talian hidraulik jika ia adalah jenis penghancur tembaga.

Amaran utama dengan pemasangan CSC: jangan benarkan cakera klac digantung tidak disokong pada aci input penghantaran kerana penghantaran dipandu kembali ke tempatnya. Gunakan alat penjajaran klac untuk memastikan cakera berpusat pada roda tenaga, dan sokong hidung penghantaran dengan berhati-hati untuk mengelakkan aci input bengkok atau merosakkan pengedap omboh CSC.

Bahagian untuk Diganti Pada Masa yang Sama

Memandangkan penghantaran sudah keluar, item berikut harus dinilai dan diganti jika terdapat sebarang keraguan tentang keadaannya:

• Cakera klac dan plat tekanan (ganti sebagai set yang sepadan)
• Galas juruterbang atau sesendal juruterbang
• Pengedap utama belakang (pengedap minyak aci engkol)
• Pengedap aci input penghantaran
• Garpu klac (jika haus atau retak)
• Kancing bola pangsi (jika soket sudah haus)
• Roda tenaga (munculkan semula atau ganti jika dijaringkan atau retak haba)

Berapa Lama Galas Pelepas Klac Bertahan

Di bawah keadaan pemanduan biasa, galas pelepas klac yang berkualiti harus bertahan sepanjang hayat pemasangan klac - biasanya 80,000 hingga 120,000 batu dalam kereta penumpang yang dipandu secara sederhana. Sesetengah galas, terutamanya yang digunakan dalam kenderaan ringan yang dipandu terutamanya di lebuh raya dengan sambungan klac yang jarang berlaku, mungkin melebihi 150,000 batu tanpa kegagalan.

Beberapa faktor mempercepatkan haus:

• Menunggang pedal klac — meletakkan kaki anda pada pedal semasa memandu mengekalkan sentuhan separa antara galas dan spring diafragma, menyebabkan kehausan beban rendah berterusan. Tabiat tunggal ini boleh mengurangkan separuh hayat galas pelepasan.
• Kerap berhenti dan pergi memandu — perjalanan di bandar menggandakan kitaran penglibatan klac secara mendadak berbanding penggunaan lebuh raya.
• Menunda atau mengangkut beban berat — meningkatkan usaha pedal dan daya paksi yang mesti dihantar oleh galas.
• Pemanduan agresif atau prestasi — pelancaran keras berulang menekankan keseluruhan sistem klac, termasuk galas.
• Kualiti galas yang buruk — galas gantian bajet menggunakan keluli rendah atau pengedap yang tidak mencukupi merosot dengan ketara lebih cepat daripada OEM atau unit pasaran selepas premium daripada SKF, Timken atau Sachs.
• salah jajaran — cakera klac yang tidak dijajarkan dengan betul atau aci input bengkok menghasilkan beban sisi pada galas pelepas yang tidak direka bentuk untuk dikendalikan.

Memilih Galas Pelepas Klac Gantian

Pasaran alat ganti menawarkan pelbagai jenis galas pelepas klac pada titik harga yang berbeza-beza. Memahami perbezaan membantu membuat pilihan yang lebih termaklum.

OEM lwn Pasaran Selepas

Galas OEM datang daripada pembekal peralatan asal atau setara dengan penjenamaan semula. Untuk kenderaan daripada pengeluar yang memperoleh komponen klac mereka daripada LuK (kini sebahagian daripada Kumpulan Schaeffler), Sachs atau Valeo, galas setara OEM daripada pengeluar yang sama itu lazimnya merupakan pilihan terbaik. Galas ini dihasilkan mengikut spesifikasi yang sama seperti yang asal dan menggunakan kualiti keluli, pengedap dan gris yang sama.

Galas generik atau tanpa nama yang diperoleh daripada pengeluar kos rendah selalunya jauh lebih murah — kadangkala di bawah $10 — tetapi varians kawalan kualiti adalah besar. Laporan kegagalan pramatang dalam jarak 10,000 hingga 20,000 batu adalah perkara biasa dengan galas bajet, yang menjadikan penjimatan kos ilusi memandangkan tenaga yang diperlukan untuk pemasangan semula.

Kit Klac Lengkap

Pembekal klac yang paling terkenal — LuK, Sachs, Exedy, Valeo, ACT — menjual kit klac lengkap yang termasuk cakera klac, plat tekanan dan galas pelepas sebagai set yang dipadankan. Untuk kebanyakan senario pembaikan, membeli kit lebih masuk akal daripada mendapatkan komponen individu, kerana bahagian tersebut direka bentuk untuk berfungsi bersama dan perbezaan harga biasanya sederhana. Harga kit untuk kereta penumpang biasa biasanya berkisar dari $80 hingga $350 bergantung pada aplikasi kenderaan dan peringkat jenama.

Aplikasi Prestasi

Kenderaan diubah suai yang menjalankan plat tekanan klac yang dinaik taraf - yang memerlukan daya pedal yang lebih tinggi - memerlukan galas pelepas yang diberi nilai untuk beban paksi yang lebih tinggi. Pembekal seperti ACT (Advanced Clutch Technology) dan South Bend Clutch menawarkan galas pelepas tugas berat bersama kit klac prestasi mereka. Menggunakan galas pelepas standard dengan plat tekanan prestasi tekanan tinggi boleh menyebabkan kegagalan galas pramatang walaupun dengan pemanduan yang berhati-hati, kerana daya sentuhan melebihi penarafan reka bentuk galas OEM.

Kos Galas Pelepasan Klac dan Anggaran Buruh

Oleh kerana mengakses galas pelepas sentiasa memerlukan penyingkiran penghantaran, kos bahagian itu sendiri adalah elemen kecil daripada jumlah perbelanjaan pembaikan.

Anggaran ini menganggap penggantian galas sahaja. Apabila cakera klac dan plat tekanan diganti pada masa yang sama — yang amat disyorkan — tambah $100 hingga $400 untuk bahagian tambahan bergantung pada peringkat kenderaan dan jenama. Kos buruh tambahan adalah minimum kerana pemasangan klac sudah terdedah.

Bolehkah Anda Memandu Dengan Galas Pelepasan Klac Buruk

Ini bergantung pada sejauh mana galas telah merosot. Pada peringkat awal kegagalan — apabila satu-satunya simptom adalah bunyi kicauan atau bunyi jeritan apabila pedal ditekan — kenderaan masih berfungsi sepenuhnya dan boleh dipandu dengan berhati-hati. Walau bagaimanapun, meneruskan pemanduan tanpa menangani masalah mempercepatkan kegagalan dan risiko menyebabkan kerosakan sekunder.

Jika galas tersangkut sepenuhnya, ia mungkin terkunci pada jari spring diafragma dan menghalang klac daripada terlepas sama sekali. Pada ketika itu, kenderaan tidak boleh dialihkan daripada gear apa pun yang sedang digunakan, dan operasi berterusan berisiko membongkok atau memecahkan jari plat tekanan, menjaringkan muka roda tenaga, atau merosakkan lengan aci input — semuanya meningkatkan kos pembaikan secara mendadak.

Nasihat praktikal ialah: jangan abaikan bunyi bising. Jika anda mendengar bunyi mengisar atau mendecit yang diikat secara khusus pada kemurungan pedal klac, jadualkan pembaikan sebelum keadaan menjadi kecemasan. Memandu 2,000 hingga 3,000 batu tambahan pada galas yang bising tetapi masih berfungsi adalah cadangan yang berbeza daripada memandu sejauh 15,000 batu dengan harapan masalah itu dapat diselesaikan dengan sendirinya.

Ringkasan: Galas Pelepas Klac dan Galas Lemparan Adalah Bahagian yang Sama

Untuk menyatukan semuanya dengan jelas:

• Galas pelepas klac dan galas buang adalah komponen yang sama digambarkan dengan nama yang berbeza. "Throwout bearing" ialah istilah sehari-hari Amerika; "galas pelepas klac" ialah sebutan teknikal standard.
• Galas bertindak sebagai antara muka tujahan antara sistem penggerak pegun dan plat tekanan berputar, membolehkan penembusan klac.
• Pelbagai jenis reka bentuk wujud — lengan gelongsor, silinder hamba sepusat, hubungan berterusan dan tugas berat — masing-masing sesuai untuk aplikasi yang berbeza.
• Gejala utama galas yang gagal ialah bunyi bising khususnya apabila pedal klac ditekan.
• Penggantian sentiasa memerlukan penyingkiran penghantaran; menggantikan keseluruhan kit klac pada masa yang sama adalah amat disyorkan.
• Perkara kualiti — gunakan galas setara OEM daripada pembekal yang telah sedia ada dan bukannya pilihan yang tersedia termurah.
• Perhatian awal terhadap gejala menghalang kerosakan sekunder dan memastikan jumlah kos pembaikan boleh diramalkan.
